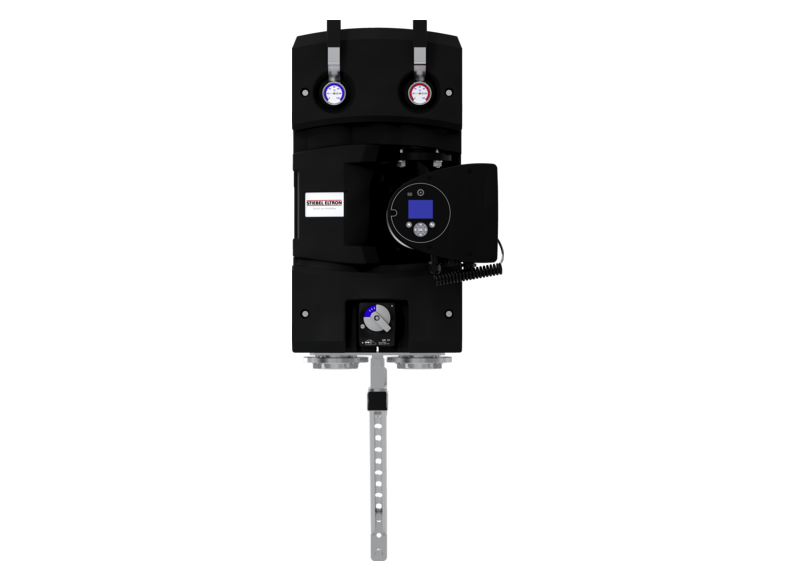

Netzpumpenmodule
PM-G 3

  • Produktdetails

    Anwendung • Das gemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. Es wird bei hohen oder schwankenden Vorlauftemperaturen eingesetzt. • Das Modul besteht aus folgenden Komponenten: Messing-Rohrstrecken, drehzahlgeregelte Hocheffizienzpumpe, Bypass mit 3-Wege-Mischer, Stellantrieb, Absperrmöglichkeiten, Thermometer im Vor- und Rücklauf, Spül- und Entleerungsvorrichtung und Schwerkraftbremse. • Das Modul ist mit einer Isolierung ausgestattet. • Eine Wandhalterung für die einfache Installation gehört zum Lieferumfang.



    Technisches Datenblatt

    Produktnummer: 204232

    Höhe: 1195 mm

    Breite: 432 mm

    Tiefe: 398 mm

    Einbaulänge (Stichmaß): 662 mm

    Gewicht: 57,6 kg

    Anschluss Verbraucher: G 2

    Anschluss: DN 50

    Max. zulässiger Druck: 0,1 MPa

    Max. Durchflussmenge: 166 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 139 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 418 kW

    Leistung bei 20 K (700 hPa): 279 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 12000 l/h

    Leistung bei 20 K (800 hPa): 250 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 10762 l/h

    Leistung bei 20 K (900 hPa): 221 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 9524 l/h

    Leistung bei 20 K (1000 hPa): 189 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 8143 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 46

    Nennspannung: 230 V

    Leistungsaufnahme P1: 20-536 W

    Frequenz: 50/60 Hz
