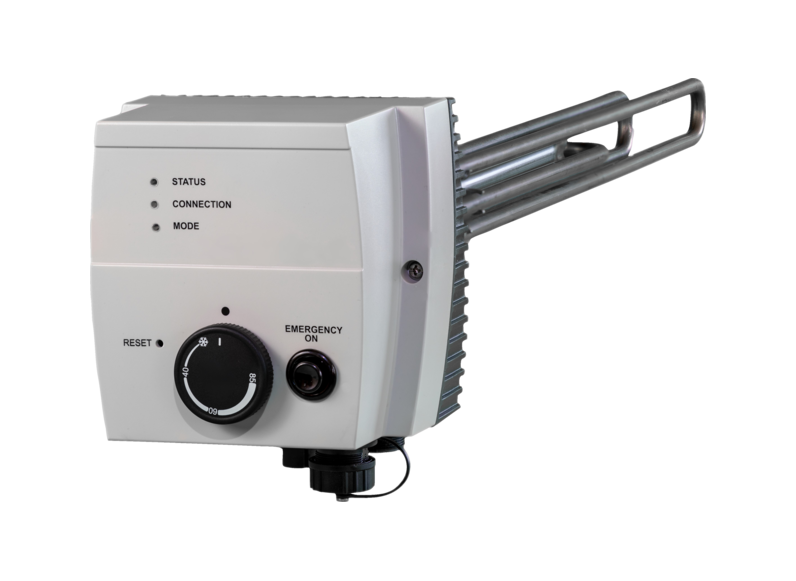

PV-E-E 3.5

ANWENDUNG: Als Zusatzheizung von Brauch- und Heizungswasser in Photovoltaikanlagen. Zur Optimierung des Eigenverbrauchs der PV-Energie.

MERKMALE: Der Heizkörper besteht aus drei U-förmigen Rundheizstäben, die in einem Messingnippel 1½“ konisch mittels lebensmittelechten Kunststoffhülsen isoliert montiert sind. Dank dem isolierten Einbau der Rundheizstäbe sind die Geräte auch für emaillierte Speicher geeignet. Die unbeheizte Zone beträgt bei allen Leistungen 150 mm.

ANSCHLüSSE: Der Einschraub-Heizkörper ist mit vier Anschlussbuchsen ausgestattet. Alle notwendigen Stecker sind im Lieferumfang enthalten. Nach dem ersten Anschluss bzw. Inbetriebnahme durch einen Elektrofachmann kann das Gerät durch Abziehen der Stecker vollständig von dem Netz und der Anbindung an die Steuerung getrennt werden.

FUNKTIONSMODI:
Analog Modus (0-10V Stellsignal): Der Heizeinsatz kann mit einem 0-10V Signal in den 7 Leistungsstufen geregelt
werden. Ab einer Spannung von 1.25V schaltet das Gerät in die erste Heizstufe. Jede weitere Stufe benötigt einen
Spannungsanstieg um 1.25V. Ab einer Spannung von 8.75V schaltet das Gerät in die siebte Heizstufe. Um ein Flackern zu vermeiden, ist eine Hysterese von 0.25V einprogrammiert.

Modbus-TCP: In dieser Funktion bezieht das Gerät eine IP-Adresse über einen lokalen DHCP-Server (Router). Nachdem der Heizkörper in das Netzwerk eingebunden ist, kann dieser in 7 Leistungsstufen geregelt, und die Temperatur der Fühler ausgelesen werden. Die Leistungsstufen können über einen Wert 0-7 oder über eine Soll-Wert-Vorgabe (hier wählt der Heizeinsatz selbständig
die geeignete Leistungsstufe aus) gesteuert werden. Die Modbus Register sind in einem separaten Dokument
beschrieben.

Legionellenschutz: Der automatische Legionellenschutz heizt das System automatisch täglich / wöchentlich oder
zweiwöchentlich auf min. 65°C auf. Sollte innerhalb des Intervalls die Temperatur von 65°C unabhängig vom Legionellenschutzprogramm erreicht werden, startet der Intervall-Timer ab diesem Zeitpunkt von vorne. Die Parameter lassen sich über Modbus oder MQTT konfigurieren.

Wärmepumpenanforderung: Ist eine Wärmepumpe vorhanden, kann das Gerät als Zusatzheizung eingesetzt werden. Die Ansteuerung von der Wärmepumpe erfolgt über einen digitalen Eingang, mit dem die volle Heizleistung (Stufe 7) aktiviert wird.

Notbetrieb: Das Gerät verfügt über einen Taster, mit dem jederzeit manuell die volle Heizleistung (Stufe 7) ein- und
ausgeschaltet werden kann. Diese Funktion wird automatisch nach 24 Stunden Dauerbetrieb deaktiviert.

MONTAGEHINWEIS: Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden. Dieser Heizstab ist sowohl für Edelstahl-Speicher, als auch für Schwarzstahl- und emaillierte Speicher einsetzbar. Je nach Speichertyp muss die Einstellung per DIP-Schalter im Gehäuseinneren gewählt werden.
